HH-7600F 自動插拔力壽命試驗機(2工位)
一、設備簡介：
觸摸屏自動插拔力壽命試驗機用于USB連接器、充電器、排針排母、圓孔插頭插座、音頻插頭插座、RJ45、連接器、手機、平板電腦、手提電腦、便攜式音箱等產品插拔力以及壽命測試。觸摸屏自動插拔力壽命試驗機采用觸摸屏測控技術，可同時測試且顯示對插力、拔出力、實時力值、插拔速度、次數、力值單位，并具有次數設定、速度、試驗行程可設定、單位可轉、自動歸零等。
二、技術參數：
1、設備型號：HH-7600F
2、測試工位：兩個(分別控制且顯示)
3、荷重元規格：50kgf圓柱形拉壓力傳感器
4、荷重單位：gf、kgf、N、lbf(可自由切換)
5、測試行程：150mm
6、行程單位：mm、cm、in(可自由切換)
7、測試速度：0-300mm/min(默認)
8、機臺兩柱內距：280mm
9、上下治具距離：0-200mm可調
10、X/Y軸微調裝置：X軸：0-75mm Y軸：0-75mm
11、治具夾持范圍：下治具0-100mm可調，上治具0-40mm可調
12、控制系統：七寸觸摸屏中英文控制系統
13、數據導出：可通過U盤導出測試數據功能
14、驅動系統：閉環伺服電機+滾珠絲桿+減速系統
15、安全裝置：超荷重、超位移、上下限位開關停止保護
16、設備尺寸：約860×280×1230mm
17、工作電源 AC220V、50Hz
三、設備特點：
1、測試條件皆由觸摸屏設定，(測試方向、荷重測定范圍、行程測定范圍、測定速度、測定次數、暫停時間、導通模式)。
2、可實時查看荷重-壽命曲線圖，連接U盤可導出測試數據。
3、荷重元超負載之保護功能，可確保荷重元不致?lián)p壞。
4、機臺采高剛性結構設計搭配閉環馬達，長時間使用下能確保精度。
5、測定項目：實時插拔力、峰值插拔力、谷值插拔力、實時位移、次數。
6、實時檢測產品導通次數,可設置不導通次數停機和不導通計數模式。
7、多重保護裝置，上下行程開關限位、急停開關、力以及行程超限停機。
8、軟件自帶力值、速度、位移校準功能。
四、參考圖片：

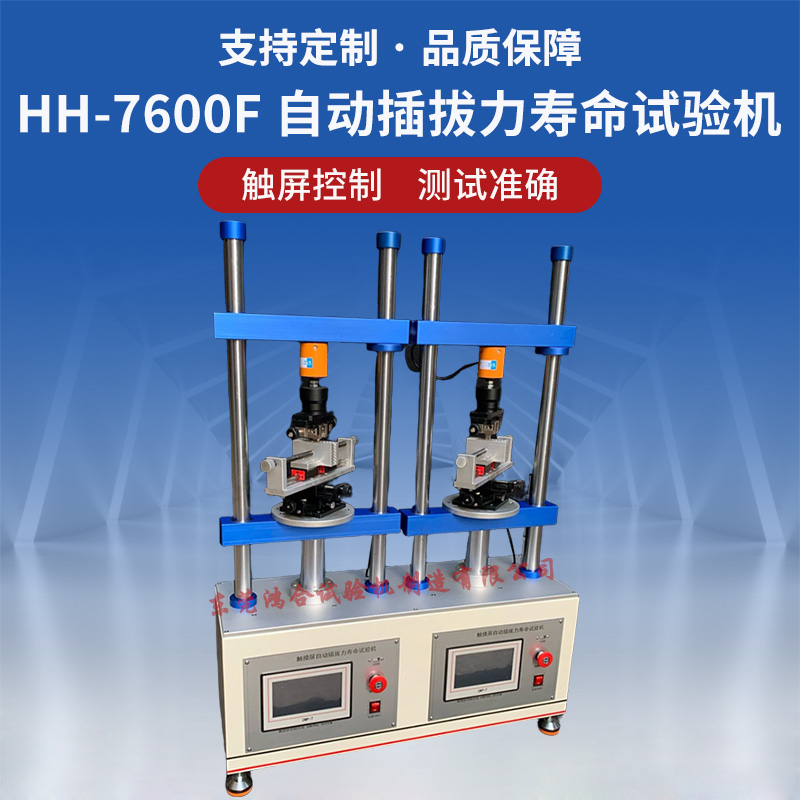

HH-7600F自動插拔力壽命試驗機
