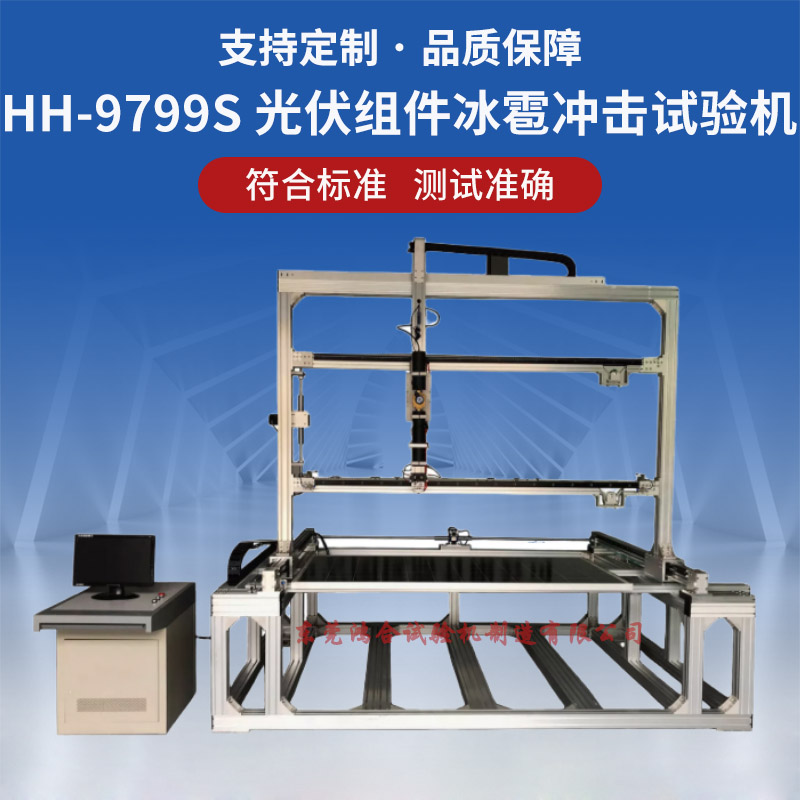

HH-9799S 太陽能光伏組件冰雹沖擊試驗機
一、產品概述：
光伏組件冰雹沖撞擊試驗機本測試系統嚴格遵照IEC61215，UL1703最新標準設計而成。用于驗證組件玻璃抗冰雹撞擊的能力。人工制作的冰球用于模擬冰雹，并以恒速撞擊組件，模擬冰雹氣候?qū)M件的影響。
二、適用范圍：
雨傘，帳篷，光伏組件，玻璃，大棚，太陽板，薄膜，陽光板，建筑保溫材料，樹脂瓦，車衣、復合材料層合板，光伏組件，航空復合材料，碳纖維層壓板，泡米夾層結構雷達罩，航空飛行器等沖擊測試。
三、相關標準：
1、ASTM E822-1992(2015)用推動冰球沖撞法測定太陽能收集器蓋抗冰雹沖擊性的規程。
2、GB/T 33235-2016光熱發電玻璃反射鏡抗冰雹沖擊試驗方法。
四、系統組成：
1.氣動發射裝置：動力源為空氣，需要一個儲氣裝置來儲存空氣調節壓力，通過調節空氣壓力變化來調節發射管中冰球發射速度變化。氣動發射裝置需要硬件配合，包括高壓氣源、調壓設備(調壓閥和氣缸)、氣管和電磁閥。
2. 機械移動裝置：微機控制機械傳動裝置來改變槍管移動位置，用紅外線定點來做瞄準。其中機械移動使用步進電機傳動方式來實現，步進電機具有定位快速、準確的優點，能在極短時間內完成定位要求，定位精度小于1mm，實驗累計誤差小于5mm，遠遠小于IEC標準所要求的指定位置偏差不大于10mm的要求，保證實驗的可靠性。
3. 樣品固定架：根據樣品尺寸來設計機械移動裝置和樣品固定架。標準尺寸2000*1350(L*H)，能覆蓋2000*1350尺寸內被測組件的有效面。
4. 速度測試裝置：架于發射管之前，兩個光電傳感器中間距離50cm，用v=s/t 來得到速度，實時顯示，等下一次樣品測速時改變。速度測試裝置包括檢測傳感器、高速回應模塊和軟件模塊三部分。系統采用性能穩定的光電傳感器和可編程控制器來實現，并提供HMI人機界面做為操作終端，配合外接打印機形成實驗數據報表。
五、工作原理：
空壓機將空氣壓縮至儲氣罐，外接壓力表及25mm內徑的槍管，連接處安裝一氣閥，由大電磁閥控制開啟。
槍管前端安裝光電測速裝置。調節壓力表，使冰球達到標準要求的沖擊速度。制作內徑25mm的冰球模具，將制成的冰球置于槍管內，開啟電磁閥，壓縮空氣推動冰球以23m/s的速度撞擊光伏組件。組件受試點經冰球撞擊后，經外觀檢查、最大功率測試、絕緣電阻測試后，判別組件質量是否合格。
六、技術參數：
1、冰球模具：標準直徑為25mm。可以根據用戶需求提供一模多穴或一模一穴的冰球模具，配合實驗室其他設備，如高低溫實驗箱制做冰球。
2、電氣控制：微機控制步進驅動器和發射裝置，實驗數據反饋回控制器，人機界面做為操作終端，配合外接打印機形成實驗數據報表。
冰球參數：
1、標準冰球直徑：φ25/35/45/55/65/75mm(定制每個規格2套)
2、標準冰球質量：±2%系列
3、標準冰球速度：10.0-30.0m/s±2%系列
測試機構：
1、臺面尺寸：L2500mmXW1300mmXH500mm。(本設備具有重復性高、自動化程度高、速度控制精確等特點?？筛鶕?jù)組件外觀大小定制尺寸)
2、臺板：工業成型鋁。
3、試樣放置：水平放置。
4、移動裝置：自動移動
5、定位精度：±1mm。
6、X軸移動距離：2600mm。
7、Y軸移動距離：1300mm。
8、移動速度：10-100mm/s。
9、功率：總功率3.5kw
10、占地：3500*1550*1980(mm)
試驗系統：
1、動力源：壓縮空氣
2、要求壓縮空氣氣壓：8Bar
3、冰球直徑：φ25/35/45/55/65/75mm(定制每個規格2套)
4、冰球質量：±2%
5、沖擊速度：23.0m/s±2%
6、槍口距試樣表面距離：500mm
7、槍管長度：500mm,紫銅材質
8、槍管口徑：φ25/35/45/55/65/75mm
9、裝填方式：手工裝填、分段式彈膛
10、擊發裝置：電磁氣閥。
七、技術特點：
1、簡單容易的操作。
2、整個試驗過程中處于高頻率的操作試驗。
3、低能源消耗量。
4、軟件有許多實用價值和界面用戶友好的操作系統。
八、控制系統先進性：
1、當嵌入設備運行一個強有力的操作系統時，源遠流長的雙重計算機方法保證一清楚并容易的了解基于窗口的使用者環境。
2、最新的數字信號處理技術，邏輯電路系統使設備控制系統達到一個最可靠及最佳的長期穩定性。
3、應用程序窗口計算機使用RS232 或以太網(TCP/溝通的IP)與機器鏈接網絡。其特點可以遠程存取試驗數據，遠程控制、維護等操作。
4、具有自我診斷作用和控制器優化聯合功能。
九、冰球制作：
(1)方法：將冰球模具內灌滿水后放入冰箱冷凍室，待水冷卻結冰后，將模具分開取出冰球，。放置于冰球保溫盒內冷藏備用
(2)模具規格：內腔Sφ25mm，上腔半球形加水漏斗，分為兩半合籠組成
(3)模具冰球腔個數：12個
(4)模具材質：不銹鋼
(5)儲存箱：容量12個冰球
(6)溫度范圍：-10℃。
