一、產品簡介：
電池包底部球擊試驗是通過模擬實際道路工況中電池包底部受到異物撞擊的情景，對電池包進行安全性能測試的一種方法。試驗過程中，采用一個球擊頭或沖擊頭作為撞擊物，以一定的速度和角度對電池包底部進行撞擊。這一沖擊過程能夠模擬車輛行駛過程中遭遇減速帶、石塊等障礙物時，電池包底部可能受到的撞擊力。
二、技術參數:
1、設備型號：HH-9210S
2、球擊方向：設備的球擊頭放在測試樣品的下部，球擊頭從下往上球擊電池包的底部;
3、 驅動方式：電機驅動;
4、力值范圍：0~100KN，可自由調節，力值精度：≤±0.5% F.S，力值分辨率:≤0.1N;
5、擠壓速度：0.01~20mm/S(可調)，針刺速度：0.01~30mm/s(可調)，速度分辨率:≤0.01mm/s，速度精度：≤±0.01mm/s;
6、底部球擊行程：0-300mm(備注：將低于樣品安裝臺面 150mm 位置為球擊位移的零點位置)，球擊位移精度：≤±0.1mm;
7、球擊頭工裝：其中 1 套工裝由直徑 150mm 的實心半球體組成。1 套工裝由半徑 75mm，長度為 150mm 的半圓柱體組成。工裝需要采用耐高溫、耐腐蝕、高強度、實心鋼材料，承受≥80kN 的球擊力;
8、耐高溫鋼針;Φ6mm×L150mm、Φ8mm×L200mm，Φ4mm×L200mm 各10套，針尖的圓錐角度為 20°～60°，針的表面光潔、無銹蝕、無氧化層及油污;
9、球頭/鋼針更換：螺紋口裝夾，便于更換球頭及鋼針;
10、高速撞擊能量：80~1100J(可調)，分辨率：≤0.1J
11、能量控制精度:≤±2.5%RD
12、沖擊頭：標配直徑25mm，質量10KG，半圓實心鋼制(45#鋼)沖擊球頭;
13、沖擊方向：Z 軸垂直沖擊,電機驅動;
14、球擊(針刺)/能量沖擊方式 ：通過控制 PC 端/遙控器，控制機器人移動，移動至球擊/能量的點，機器人鎖定移動，即可開始試驗(球擊與針刺共用一套機器人，能量沖擊獨立機器人;不用時，可通過遙控把機器人移出;
15、遠程控制：所有控制參數的設置、數據采集，設備操作，急停均可通過遠程計算機控制，控制計算機與設備距離≥10 米，具備獨立急停按鈕。
16、球擊/能量沖擊位置：激光定位裝置;
17、防爆：設備整體防爆設計;
18、底部球擊的方式：設備的球擊頭移動測試樣品的下部，球擊頭從下往上球擊電池包的底部;
19、有效測試:W3000*D2000(mm)(高度不限制)
20、試樣最大載荷:≥1500KG
21、監控：配備 2 個防爆高清攝像頭，像素≥400 萬像素，監控視頻清晰并保存記錄視頻;一個安裝位置跟隨球擊機器人移動，監控記錄球擊頭同步移動，監控記錄球擊點試驗狀態;一個廣角攝像頭，安裝位置能夠監控記錄整個產品試驗過程;
22、電壓采集：主電壓采集：0~1000V，采集通道數：2 通道，電壓采集精度：≤±0.2%f.s，電壓采集速率：100Hz;
23、溫度采集：溫度測量范圍：0~1200℃，溫度分辨率：≤0.1℃，溫度采集精度：≤±1.0℃;溫度采集速率：10Hz;采集通道數：4 通道;
24、試驗截止條件：球擊力、位移、電壓、溫度變量可分別設定且同時監控，只要任何一個變量達到設定值即可停止測試。

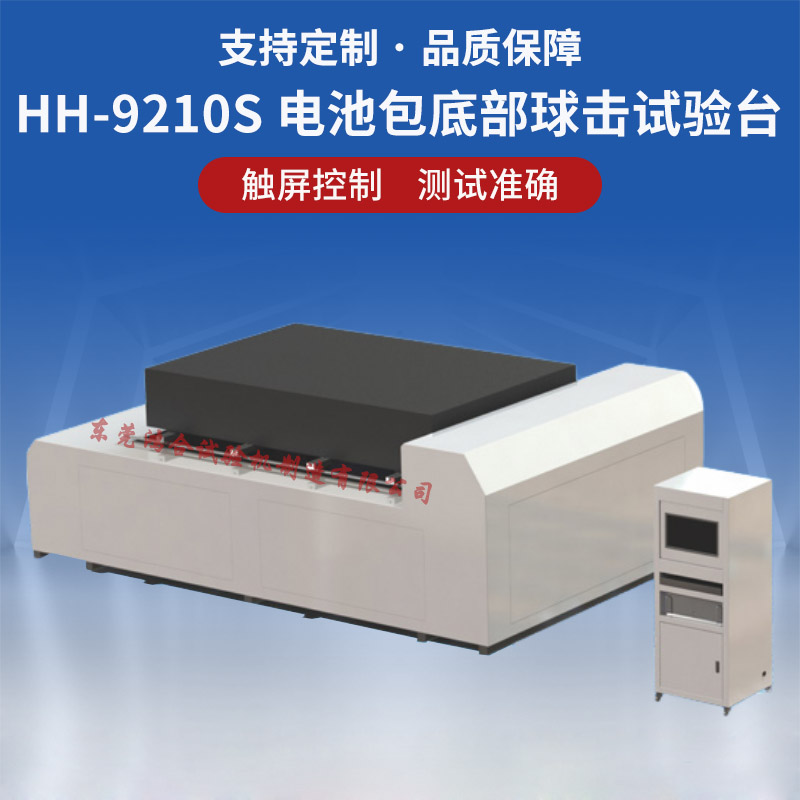

三、參考圖片：
