HH-9660S 自動反復跌落試驗機(一拖三，觸摸屏控制)
一、設備簡介：
1、自動反復跌落試驗機是對線材進行桌面跌落疲勞試驗的專用設備。
2、結構合理、獨特，對不同型號手機有充分的適用性。
3、設備運行穩定，低噪音，免維護。模擬用戶使用過程中，將線材輕摔到桌面等水平面的動作進行試驗。
二、測試描述：
人工把線材放入兩條定位導桿的跌落面木板上一電機通過同步帶驅動升降機構下降-吸盤將線材吸緊一升降機構上升到設定的高度吸盤手釋放一線材自由下落。這樣不斷循環測試,完成總次數產后檢查線材整條線性能測試。
三、技術參數:
1、設備型號：HH-9660S
2、測試工位：1工位(一拖三)
3、驅動馬達:氣缸步進電機/SMC氣缸
4、總計數:0-999999次可手動任意設定
5、速度：1-20次/分鐘(設定調節高度不同變化)10-150mmm/s
6、傳動結構:氣動與電動
7、跌落高度范圍:1~400mm(可設定)
8、顯式系統:觸摸屏操作
9、氣壓:0.4-1Mpa
10、總功率:400W
11、工作電源：AC220V/50H2/5A
12、體積：69*62*106cm
13、重量：約80Kg
14、附件：操作說明書1份，電源線1條，內六角1套
15、跌落接觸面:底部安裝客戶指定要求的密度板，工作過程中不能晃動。電箱裝在底部，可抽拉取出配電盤，以便檢修、安裝方便。真空發生器使用消音式，單個發生器接一個吸盤吸附能力不低于50g。安全門開關使用歐姆龍GLS電磁型接近開關。
四、參考圖片：

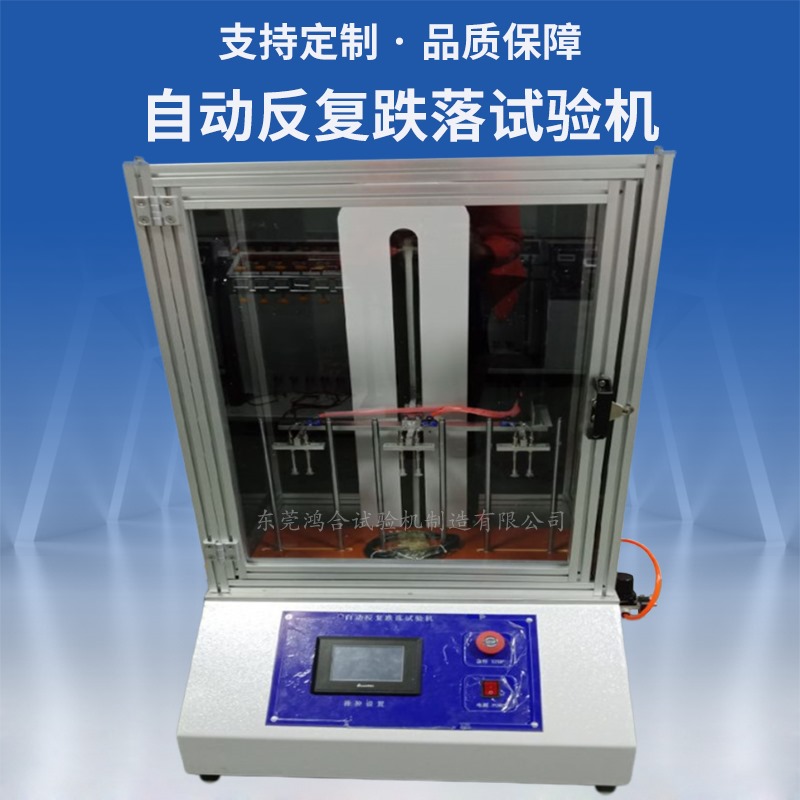

自動反復跌落試驗機
