一、設備用途：
箱包拉鏈往復壽命試驗機用于測試金屬、塑膠拉鏈的往復耐疲勞性能。拉鏈往復疲勞實驗機符合QB/T 2171、SATRA TM 50、CNS 1083、BS 3084、QB/T 1333標準。
二、技術參數：
1、往復行程：75mm
2、速度：30次/min
3、橫向夾緊裝置寬度：25mm
4、閉合角度：60°
5、拉開角度：30°
6、計數次數：1-999999次
7、計時時間：1-999分
8、外形尺寸：450*380*780mm
9、重量：45kg
10、電源：AC220V 50Hz 100W
三、設備特點：
1、觸摸屏控制，中英文菜單，人機對話模式，操作便捷。
2、儀器具有左右脫扣檢測，實現對拉鏈損壞檢測，并自動停止實驗。
3、用戶可根據需要設置所需工作方式，儀器具有多種選擇項：
3.1、計數方式：次數計數、時間計數。
3.2、計數模式：加計數、減計數。
4、儀器可根據用戶需要，負荷配砝碼或彈簧秤。
四、設備圖片：

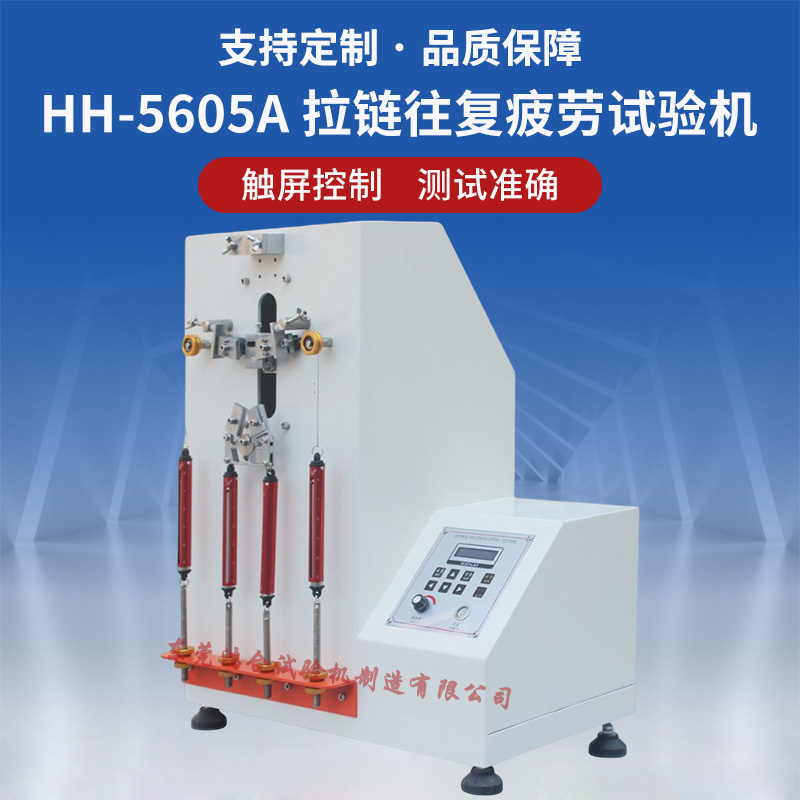

拉鏈往復疲勞壽命試驗機
五、拉鏈往復試驗機操作流程：
1.試樣裝置:
2.箱包拉鏈往復疲勞壽命試驗機通電后,啟動"測試"按鈕, 使拉鎖夾緊裝置位于滑槽底位元(便于夾持試樣處)。
3.(關閉電源)，將拉鏈拉鎖固定在拉鎖夾緊裝置上。
4.先將拉鏈尾端(下止端)粗略固定在上夾頭內(此時夾頭中心線與拉鏈中心垂直)。
5.將拉鏈前端(上止端)固定在兩縱向夾頭上。
6.稍稍松開上夾頭,將拉鏈尾端向上拉起使得旋轉板呈水平線,然后將上夾頭夾緊(此時目測兩縱向夾頭在同一水平線上)
7.依拉鏈型號調整彈簧秤的上下螺母施加拉鏈布帶適當之縱向荷重:如表1:
| 施加于拉鏈齒布之橫向張力 | 施加于拉鏈齒布之縱向張力 |
| kgf{N} | kgf{N} |
| 0.70{6.86} | 0.50{4.90} |
| 1.00{9.80} | 0.90{8.82} |
| 1.60{15.70} | 1.40{13.7} |
| 2.40{23.5} | 1.80{17.6} |
| 3.00{29.4} | 2.30{22.5} |
8.將兩橫向夾頭松開,讓拉鏈兩側布帶放入兩夾具中夾緊(此時目測兩橫向夾頭與拉鏈平行且在同一水平線上),夾頭距鏈齒之兩側旁應有5.0mm間隙。
9.啟動"測試"按鈕,開始測試。
10.依試驗規定設定測試次數。
11.達到設定之次數后,機臺自動停機,取下試樣,關閉電源。
12.取下試樣,檢視其破損程度。
