帶電阻FPC彎折試驗機
一、產品概述：
帶阻值FPC彎折試驗機/耐折壽命試驗機用于撓性覆銅板、撓性印制板，撓性覆銅材料的耐彎折測試。耐折壽命試驗機是將產品兩端分別用固定治具跟測試治具固定，在一定荷重、速度、次數、R角治具耐彎折，到次數或者斷裂自動停機。本設備客戶可選配帶阻值測試，客戶可設定阻值上下限，完美解決fpc彎折斷裂程度分析。本機軟件程序由東莞市銳雯儀器有限公司技術工程師按客戶要求編寫。
二、設備參數：
0、設備型號：HH-1515S
1、測試工位：一組
2、試驗角度：0-±185度(可設置)
3、角度顯示：指針指示角度盤以及觸摸屏顯示
4、彎折速度：5-200次/分(可任意設置且顯示，不丟步，角度速度精準，±180度彎折速度可高達200次每分鐘以上，解決了高需求客戶苛刻彎折測試條件)
5、試驗次數：0-99999999 次(范圍內可任意設置且斷電記憶)
6、砝碼配置：50g,100g,200g,300g，500g 砝碼各一個(其他砝碼可定制)。
7、折曲治具：標配R=2.0mm一套。(客戶可定制R= 0.3mm，R= 0.5mm,R= 0.8mm,R=1.0mm,R=1.5mm,R= 2.0mm,R= 3.0mm，R= 4.0mm 等其他R角)
8、耐折行程：可調節40mm(可按客戶要求)
9、測試產品寬度范圍：0-45mm
10、控制系統：觸摸屏+執行基層代碼PLC速度是普通PLC10倍以上
11、動力執行系統：閉環電機+減速系統
12、導通裝置：斷裂自動停機
13、設備尺寸：510mm×420mm×700mm
14、工作電源：AC220V、50Hz
15、設備重量：75kg
三、功能解析：
1、實時角度：顯示當前彎折角度，測試時是連續變化的。
2、設定速度：設定需要運行的速度，任意時候速度可調，速度調節范圍5-200次/分鐘。
3、設定次數：設定需要彎折次數，最大位為億即999999999次。
4、完成次數：顯示當前運行彎折，已經彎折的次數。
5、模式切換選擇：分別是：壽命測試模式，完全折斷為止。導通測試模式，產品內部導電部分折斷，或產品完全折斷停機。電阻測試模式，產品內部部分折斷或全斷，引起阻值變大，超過設定的阻值條件停機。
6、回原點：初次上電需要回原點，或者停機狀態不在0刻度需要回原點。(注意事項：回原點時候，盡量不要夾持任何產品。若夾持產品回原點時，注意觀察回原點方向，若方向異常請及時按下急停。取下產品在回原點)
7、彎折角度設定：設定彎折角度(當為負數時候?yàn)槟鏁r(shí)針)，角度可任意設定，功能強大。范圍0-185°
8、電阻測試模式用到，夾好產品，需要先初始化電阻，即15指示框會顯示當前夾持的阻值。以便測試時作為標準判定產品停機條件。
9、啟動按鈕：測試啟動按鈕。
10、出廠設置：由廠家出廠設置用，客戶無需。
11、停止按鈕：測試需要停止則按下。(默認會原點停機)
12、電阻測試模式下判定條件，即當阻值不在(初始阻值+-偏差阻值)范圍內時停機。
13、電阻測試模式下百分比判定條件，即當阻值不在(初始阻值*百分比正負)范圍內時停機。
14、初始阻值：選擇阻值模式，加持好產品按下8(初始阻值按鈕)得到初始阻值。作為判定阻值的標準參考值。
15、顯示產品實時阻值
16、是否啟用百分比判定阻值條件：√為啟用。X為不啟用。
17、是否啟用設定允許偏差值判定條件：√為啟用。X為不啟用。
18、測試測試清零：清除當前完成次數。

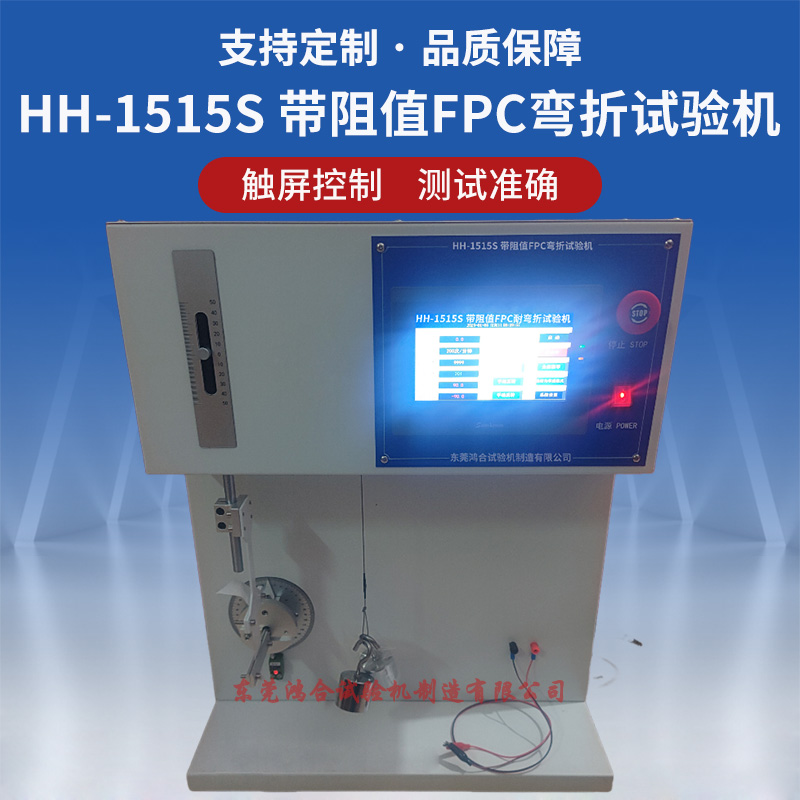

四、參考圖片：
