HH-7701A模擬運輸振動臺
一、設備簡介：
模擬運輸振動臺主要用于模擬在顛簸、上坡、下坡、轉彎等不同路況下，汽車行李箱內物品之間的碰撞、物品之間的碰撞、物品與物品之間的擠壓，從而對產品造成損壞，從而進一步提高物品質量和物品包裝質量。
二、設備用途：
模擬運輸振動臺用于玩具、電子、家具、禮品、陶瓷、通訊、設備、計算機、汽車零部件等電子產品的模擬運輸振動試驗。本機用于檢驗其運輸阻力效果或均勻耐久性。將產品放置在試驗臺上，在一定的試驗時間和試驗速度下對產品進行模擬運輸振動試驗。
三、測試標準：
模擬運輸振動試驗標準EN71、ANSI、UL、ASTM、ISTA和其他試驗標準。
四、技術參數：
1.試驗負荷：70kg、100kg、200kg
2.工作尺寸(長)×寬)：1.2m×1.0m(可定制)
3.振動頻率：10-300轉/分(旋鈕調節，液晶數字顯示)
4.振動方式：回轉式
5.測試振幅：25.4mm(1英寸)
6.振動測試時間計數器：99小時99分鐘(達到設定時間自動關機，液晶數字顯示)
7.模擬速度：25-40km/h
8.測試功能：模擬運輸，振動頻率和振動時間可調，獨立控制柜
9.試驗防護功能：鋁型材護欄防護等
10.產品夾持：四夾，導軌式，可調
11.工作臺：不銹鋼耐磨板
12.機器尺寸(長)×寬×高)：1300×1200×700mm
13.工作電源：AC220V，50Hz
五、設備特點：
1、箱體采用靜電烤漆處理，工作臺面采用不銹鋼耐磨板，整機設計合理，結構緊固，運行安全、穩定、準確。
2、振動頻率數顯表顯示且旋鈕可調，精確度高。
3、采用同步靜音皮帶傳動，噪聲低。
4、試驗夾具采用導軌式，夾持產品方便、穩固、安全。
5、機臺裝有重型槽鋼底座且四角配減膠墊，安裝方便，運行平穩，無需安裝地腳螺絲。
6、直流電機調速，運行平穩，負載能力強。
7、裝有鋁型材護欄及振動頻率限速保護，使試驗操作更安全。
8、根據歐美同類設備改制，回轉式振動，符合歐美運輸規范。
六、設備圖片：

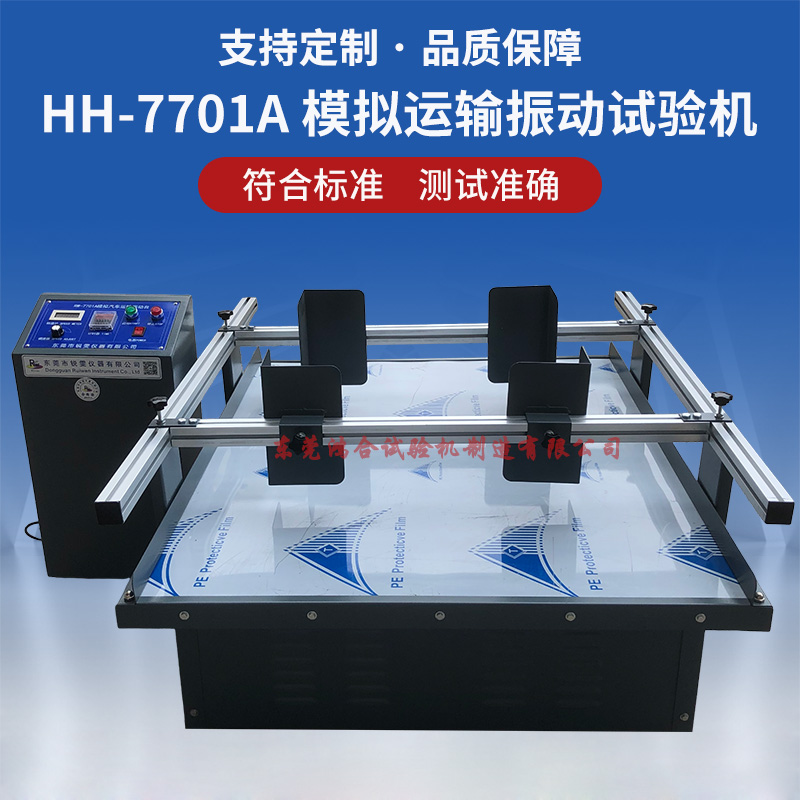

模擬汽車運輸振動實驗臺圖片
七、操作方法：
1.使用本機器前檢查
(1)外觀檢查：檢查有無因搬運和運輸造成的損壞。
(2)配件有無松動;接線是否良好，地面是否潮濕或有油漬，要求地面干凈清潔。
2.被測品放置：
(1)將包裝好的測試樣品放在測試平臺上移動固定板固定好產品(此操作必須在設備未通電的狀態下進行，。
(2)設備是有負載要求請匆超載運作，負載一般為70kg，100kg，200kg
3.打開電源，設定振動試驗時間，H表示小時，M表示：分鐘，S表示秒，時間調節【+】為數字加大，【-】為數字減小;設定測試次數。假設我們設置100次。
4.按【啟動】鍵，將【調速器】旋鈕慢慢順時針方向調整，調到所需轉速100~300轉/分(轉速根據產品重量來調節，一般產品振動剛好跳離臺面1~2mm)，可在【轉速表】觀察，當轉速達到所需之轉速，開始計時，當機器運轉到所設定的時間后，機臺將自動停機，處于待機狀態;基于總振動次數為100次，公式為總振動次數=轉速X時間。
例：轉速為150轉/分，那么間就等于100÷150=0.15分;表示0.15M00。
5.工作完畢,然后斷開電源開關，取下試品，記錄測試數據;
6.整理機臺，固定好護欄。離開測試現場。
八、維護保養：
1、設備電源必須是AC380V。
2、電源輸入線和輸出線連接需保證正確無誤。
3、本機必須接地(外接)，檢查設備電源線應可靠接地。
4、測試時測試樣品必須處于夾緊狀態。
5、嚴禁設備在空載下長期使用，除調機外。
6、禁止超過機器規定負載運行。
7、模擬運輸振動臺使用本機前請?jiān)敿?xì)閱讀操作說明書，并遵守安全注意事項。
8、無特殊要求，嚴禁改變設定程序。
9、機器工作時，嚴禁開啟機箱蓋板，否則發生嚴重電擊和機械損害。
10、工作中請勿頻繁開關機器，開機后請等待10s機器程序自檢。
11、使用完畢后,請關閉總電源。
12、保養檢查時將松動之螺絲鎖緊，維護保養時,請關閉總電源開關。
13、模擬運輸振動臺控制箱保持通風，干燥和清潔。
