HH-8601S觸摸屏360度線材搖擺試驗機
一、設備簡介：
HH-8601S觸摸屏360度線材搖擺試驗機用于插頭引出線、電源線、USB線、耳機線、音頻線、耳機連接線等產品的搖擺搖擺測試。觸摸屏360度線材搖擺試驗機是將產品固定在搖擺治具上，在一定荷重、次數、角度進行壽命測試。觸摸屏360度線材搖擺試驗機符合UL817等有關標準“軟線組件和電源軟線通用安全要求”的規定及《頭戴耳機通用技術標準GB/T14471》線材搖擺測試。
二、技術參數：
1、設備型號：HH-8601S
2、試驗工位：六組(同時聯動測試)
3、試驗角度：360度(觸摸屏可設)
4、搖擺角度顯示及調節：觸摸屏可設且顯示，指示針指示角度盤
5、試驗速度：5-60次/分(觸摸屏可設且顯示)
6、試驗次數：0-99999999次(觸摸屏可設且斷電記憶)
7、六組導通次數：0-99999999次(導通分別自動計數，其中一組斷
開，對應組自動停止計數)
8、操控方式：觸摸屏+PLC+閉環電機控制
9、測試類型：可選擇壽命測試、導通測試
10、導通停機條件：可選擇單斷(其中一組斷開，自動停止)、全斷
(六組全部斷開，自動停止)
11、帶鉤荷重砝碼：50、100、200、300、500g各六個
12、夾持治具：六組可調式R角治具(R12.7mm)
13、試驗固定桿：可上下調整，固定產品下端
14、機臺尺寸：約1300×440×1100mm
15、機臺重量：約100kg
16、工作電源：AC220V、50Hz
三、設備特點：
1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定、準確，符合標準。
2、角度、次數、速度等參數觸摸屏設置且顯示，人性化設計。
3、六組工位同時工作，互不影響，分別計數，其中一組斷線，對應計數器停止計數，設備可選壽命以及導通測試，導通可單斷或者全斷停機。
4、配置帶鉤荷重砝碼，可多個疊加，懸掛更為方便。

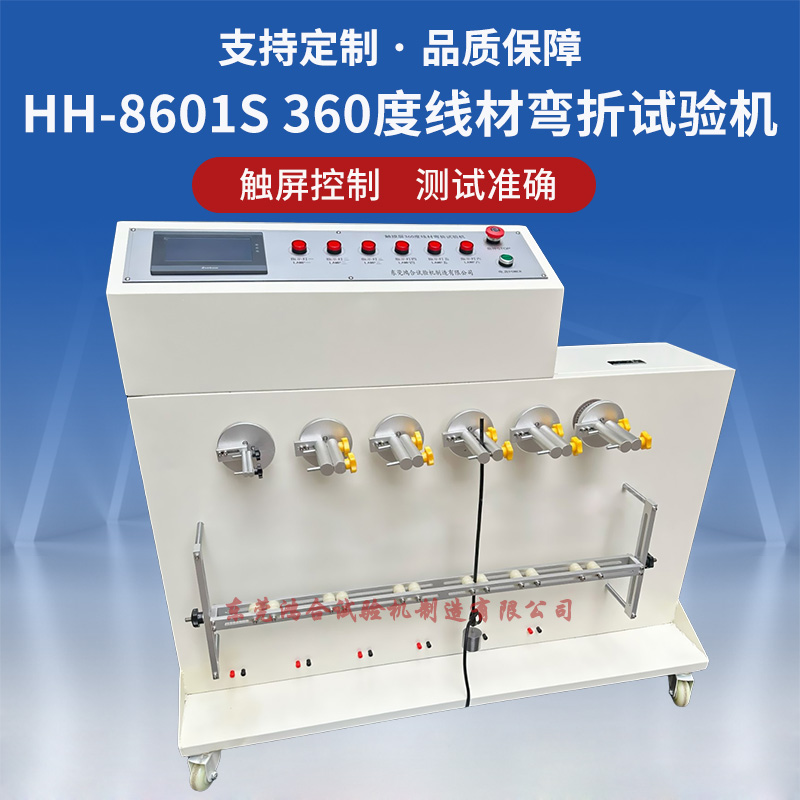

四、參考圖片：
360度線材搖擺試驗機
