HH-8616A 線材伸長率試驗機
一、設備用途：
線材伸長率試驗機適合于銅線、鋁包線各種線材及銅絲、鋁絲、鋁鎂合金絲、鐵絲各種金屬材料伸長率測試。本機采用高效率內循環絲桿和定速電機組成的機械傳動系統，帶動活動夾具以定速產生左右位移，使夾緊的試件在拉力作用下逐漸伸長直至拉斷，自動顯示試件的伸長率百分?jǐn)?shù)。
二、測試標準：
銅線伸長率試驗機符合UL、CSA、GB、ASTM、VDE、IEC等試驗標準。
三、技術參數：
1、標準試件長度：250mm
2、線徑測試范圍：φ0.03-φ1.0mm
3、延伸范圍：0-150mm(60%)
4、伸長率分辨率：0.1%
5、伸長率顯示：LED數字百分表顯示以及指針指示伸長率刻度鋼尺顯示
6、試驗夾具：標配兩個防滑夾具
7、機臺尺寸(L×W×H)：580×220×180mm
8、工作電源：AC220V、50HZ
四、設備圖片：

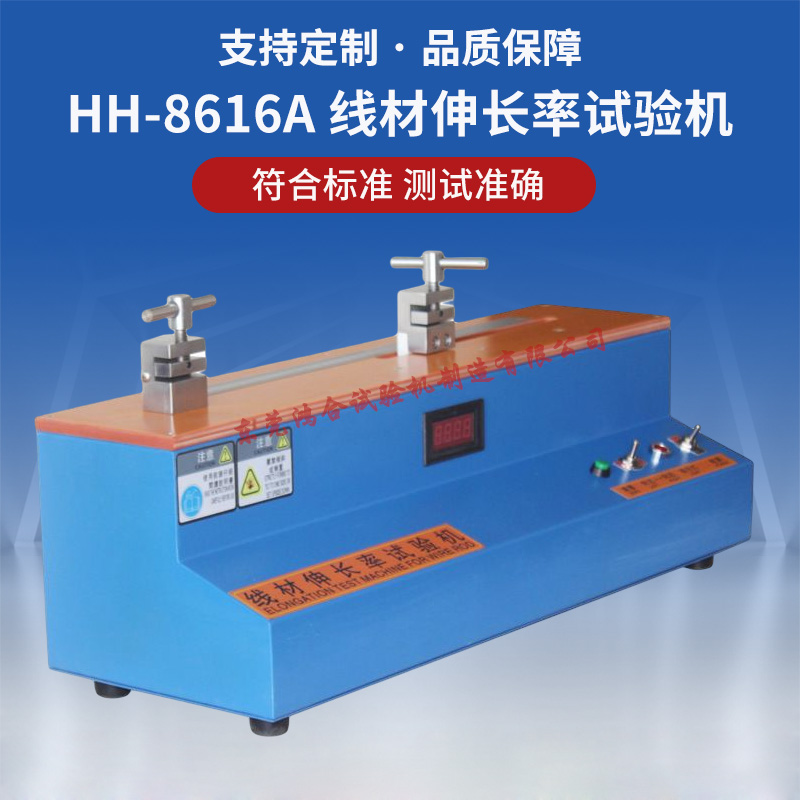

線材伸長率試驗機
五、設備特點：
1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定、準確，整機美觀大方。
2、電路采用以先進的軟體程序設計及精密的電子感測技術來測量試件的拉伸長度，自動轉換成%并自動以LED顯示出測試的伸長率百分比的數值。
3、采用高效率內循環絲桿和定速電機組成的機械傳動系統，機器運行平穩、精確、無噪音。
4、夾具采用先進防滑處理技術，避免試驗時試件在夾具處斷裂，提高試驗的成功率。
5、夾具裝有固定螺絲，試驗時將試件固定在夾具上的同時還可以將試件兩端繞在兩端夾具的固定螺絲，能夠防止試件在斷裂后掉入機器內，對機器產生不良影響。
6、LED數字百分表以及指針指示伸長率刻度鋼尺顯示伸長率百分比，無需人工計算，兩個結果相比較具有校正作用，方便及時得知測試準確性。
7、電木絕緣板為工作面，起絕緣作用，使試驗更方便、準確。
六、試驗方法：
銅線線材伸長率試驗機的操作方法,以下幾點
1.將ac22v電源連接到伸長試驗臺上。
2.將電源開關轉到接通位置。
3.將轉向開關拉到左側。電機限位停止后，取長度為250mm的試件放入左側夾具緊固，然后將其拉直，放入右側夾具緊固。
4.按下復位開關復位，向右拉方向開關，電機緩慢進行拉伸試驗，計數器按百分比頻率計數。
5.拉伸一定長度后試件斷裂后，電機自動停止，計數器也停止計數，試驗結束。LED顯示的值是產品的拉伸長度。
6.為了測試的準確性，銅線伸長測試儀額外配備了一個刻度尺，測試后，可將按參照指標對應的刻度值與顯示值進行比較。確保測試結果的誤差。
七、設備視頻：
線材伸長率試驗機視頻
八、伸長率計算公式：
原來長度為L1，伸長后長度為L2
伸長率=(L2-L1)÷L1x100%
