HH-8689A 充電槍線纜彎曲試驗機
一、設備簡介：
充電槍線纜彎曲試驗機適用于外徑為5-50mm充電樁新能源電纜和成品充電槍的彎曲壽命試驗。線纜彎曲試驗機符合CQC1103-2015第5、4、2 11條彎曲試驗標準要求。
二、技術參數：
1、設備型號：HH-8689A
2、控制器;采用松下伺服電機與標配減速箱
3、顯示器：采用PLC+威倫7寸觸摸屏
4、彎曲角度：±30°-±90°任意設定
5、彎曲速度：10-60次任意設定
6、計數器：0-99999999次可手動任意設定
7、分計數器;1-999999連續(xù)計數
8、彎曲半徑：標配R80和R120mm共2個規(guī)格
9、夾具選配：成品充電槍夾具
10、砝碼規(guī)格;50N,100N為一套，每工位配一套。
12、試驗工位;1工位、2工位、3工位可選，采用聯動運行。
13、驅動方式：伺服電機+標配減速箱+聯桿雙邊鏈條驅動
14、外框結構：寶鋼電解板數控成形加工后靜電
15、報警檢測;斷線檢測，聲光報警提示
三、參考圖片：

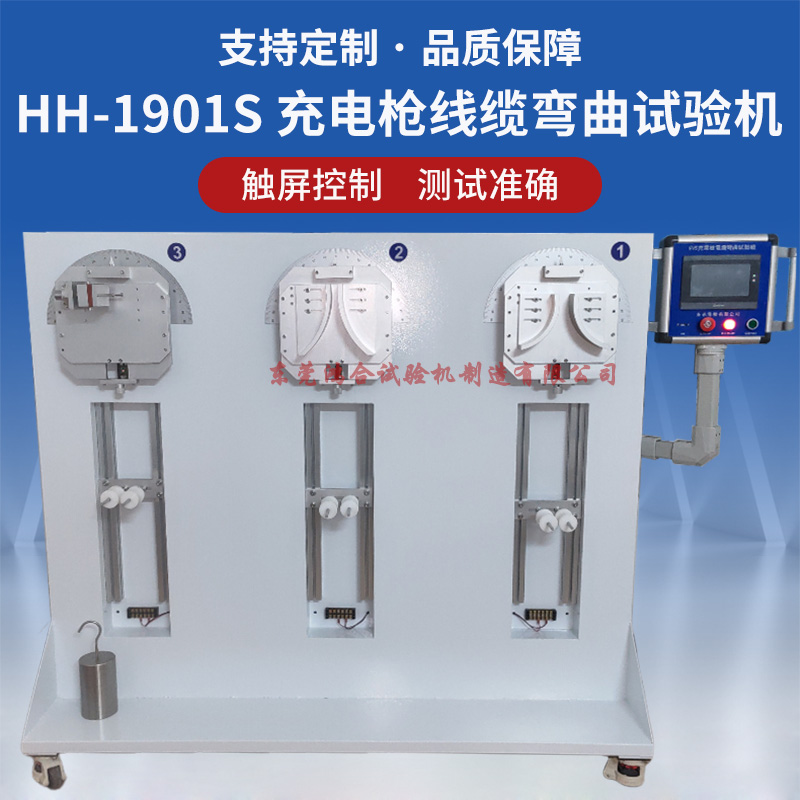

充電槍線纜彎曲試驗機
